Описание ИП 101 Гранат потолочный 1КВ, одновводный (оконечный). Извещатель пожарный тепловой максимальный взрывозащищенный. Спецприбор

Назначение изделия

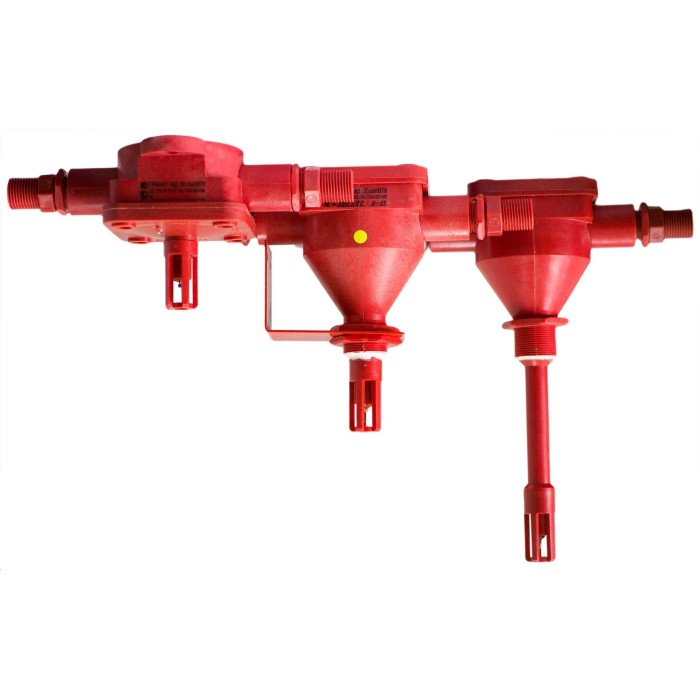

Взрывозащищенный пожарный тепловой извещатель максимального действия - ИП 101 ГРАНАТ
- предназначен для передачи в шлейф пожарной сигнализации тревожного извещения при превышении температуры контролируемой среды заданного порога. Пороговая температура срабатывания легко переключается на месте эксплуатации и устанавливается на одно из трех значений: 70°С, 90°С, 120°С.

Взрывозащищенный тепловой извещатель ИП 101 Гранат предназначен для установки во взрывоопасных зонах класса 0 и ниже по ГОСТ IEC 60079-10-1, и включается в искробезопасные шлейфы сигнализации приборов серии Яхонт И или других ППКП, искробезопасные электрические цепи которых имеют параметры, позволяющие подключать данный извещатель.

Извещатель имеет маркировку взрывозащиты: 0Ex ia IIB T5 Ga, маркировку параметров искрозащиты: «Li:1 мкГн, Сi: 1200 пФ, Ui: 27B» по ГОСТ 31610.0 и ГОСТ 31610.11.

Вне взрывоопасных зон извещатель может работать практически с любыми типами ППКП.
При этом, извещатель включается в шлейф сигнализации без дополнительных токоограничительных элементов (имеется внутренний токоограничительный резистор сопротивлением 2кОм), но с дополнительным диодом при знакопеременном напряжении в шлейфе (что вызвано униполярностью извещателя).

Корпус взрывозащищенного теплового извещателя ИП 101 выполнен из ударопрочного армамида, что позволило снизить массогабаритные показатели с сохранением прочностных, и обладает высокой герметичностью и пылевлагозащищенностью (IP66/IP67) по ГОСТ14254.

Каждый извещатель комплектуется штуцерами под трубную разводку G1/2, но по желанию заказчика может быть переукомплектован штуцерами под бронекабель или металлорукав 12мм, 15 мм, либо штуцерами с метрической резьбой М20*1,5.

Термочувствительный элемент извещателя является устойчивым к агрессивным средам. Класс химстойкости извещателя - Х3.

Особенности

- вариант для монтажа на потолках помещений, по конструкции корпуса может быть как двухвводным (проходным), так и одновводным (оконечным)
- извещатель поставляется предприятием-изготовителем с установленной пороговой температурой срабатывания 70°С. Для установки температуры срабатывания извещателя на 90°С необходимо переставить перемычку в другое положение - на контакты 0 – 90°С. Для установки температуры срабатывания извещателя на 120°С необходимо убрать перемычку совсем.

Дополнительное оборудование

(219442) - Штуцер ШБМ12 под бронекабель/металлорукав 12 мм, трубу 3/4"

(277538) - Штуцер ШБМ15 под бронекабель/металлорукав 15 мм

(299878) - Штуцер ШМ под метрическую резьбу М20х1,5

(222727) - Штуцер ШТ под трубу 1/2"
